Kodumaine debüüt-GUTE teraspuuriga integreeritud automaatne tootmisliin kiirendab taas teraspuuride tootmist
Dec 10, 2022| "Kodumaine debüüt" GUTE teraspuuriga integreeritud automaatne tootmisliin kiirendab taas teraspuuride tootmist

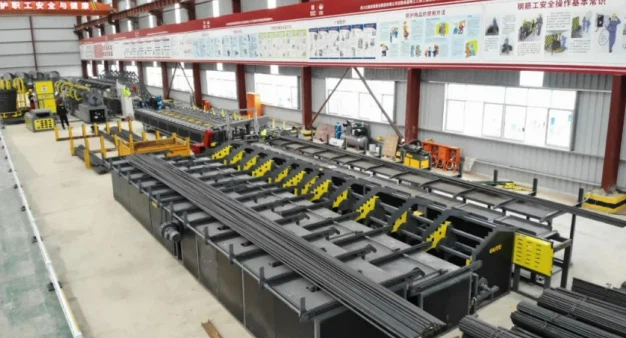

Armatuurvarrastega integreeritud automaatne tootmisliin on ettevõtte poolt välja töötatud sõltumatute intellektuaalomandi õigustega armatuurvarraste keevitusseade. Varustus on peamiselt meieed metroo, silla, elamuehituse, lennujaama, maanteede, vundamendi vundamendis. Kõrge keevitamise efektiivsus, keevitusaeg peamise tugevduse valmimiseks on vähem kui 35 sekundit ning keevitusühenduse keevitusaega saab vastavalt protsessile konfigureerida ja salvestada, säästes personali ja parandades oluliselt keevitamise efektiivsust. Pideva ja kiire keevitamise tagamiseks saab 9 m kuni 12 m teraspuurkarkassi keevitada 20 minutiga, haava kerida ja keevitada 25 minutiga. Hea keevituskvaliteet, virtuaalne keevitamine puudub, usaldusväärne kvaliteet.
Seadmete tehniliste eeliste tutvustamine
Tööstuses esimene, mis on ühendatud optilise keerme automaatdetektoriga, lõpetab teraskeerme suure läbimõõdu, keskmise läbimõõdu ja väikese läbimõõdu automaatse tuvastamise 3 sekundiga ning tuvastamisandmed salvestatakse automaatselt, mis on mugav hankimiseks ja kontrollimine.
Why wecallt sil
Tootmise kiire efektiivsus, luustiku valmimine võib olla garanteeritud 30-40 minutiga ja armatuurvarraste puur saab valmis 80 minutiga (töötaja oskused).
Kõrge automatiseerituse tase, ühe inimese töö võib oluliselt vähendada töömahukust.
Tootmise täpsus on kõrge, servomootori põhiribide pikkuse tuvastamise ja positsioneerimise täpsust saab juhtida 2 mm piires ja põhiribade vahekaugust 10 mm piires.
Sissejuhatus seadme konfiguratsiooni
Seadmed koosnevad peamiselt automaatsest terasvarda etteandemehhanismist, automaatsest terasvarda saagimise tootmisliinist, automaatsest niidituvastusmehhanismist, automaatsest terasvarda ülekandemehhanismist ja automaatsest terasest puuri keevitamise tööjaamast.
Tugevdusautomaatne etteandemehhanism: Toorterasest armatuurvardad purustatakse, sorteeritakse ja laaditakse automaatselt läbi sarruse automaatse etteandemehhanismi.
Täisautomaatne terasvarda saagimise tootmisliin: toormaterjalist terasvarras lõpetab terasvarda saagimise, väänamise, keermestamise, lihvimise ja muud protsessid täisautomaatse terasvarrasaagimise tootmisliini kaudu.

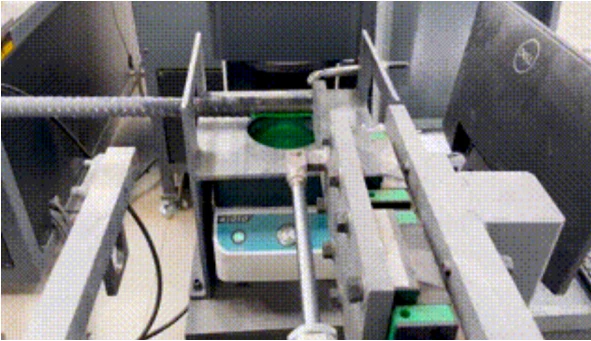

Keerme automaatne tuvastamise mehhanism: ühendatud optilise keerme automaatse tuvastamise instrumendiga, teraskeerme suure läbimõõdu, keskmise läbimõõdu ja väikese läbimõõdu automaatne tuvastamine viiakse lõpule 3 sekundiga ning tuvastamisandmed salvestatakse automaatselt, mida on mugav kätte saada. ja kontrollimine.
Automaatne terasvarda ülekandemehhanism: viige kvalifitseeritud terasvardad keevitustöökohta automaatse terasvarda ülekandemehhanismi kaudu teraspuuri töötlemiseks.
Täisautomaatne terasest puuri keevitamise tööjaam: viige lõpule montaažiprotsessid, nagu põhivarraste automaatne etteandmine, põhivarraste pikkuse tuvastamine ja positsioneerimine, põhivarraste ja mähisvarraste automaatne keevitamine ning terasvarraste automaatne eemaldamine.
| Tehniline omadus |
| Täisautomaatne terasest puuri keevitamise tööjaam GHZ25-12 | ||
| 1 | Kuhi läbimõõt | φ1500-φ2500 mm |
| 2 | Tugevduspuuri põhiarmatuuri läbimõõt | φ18-φ32 mm |
| 3 | Terasvarda mähise läbimõõt | φ8-φ14 mm |
| 4 | Tugevduspuuri peasarruse tüüp | Üks põhitugevdus (kahekordne põhitugevdus - saab kohandada) |
| 5 | Armatuuri puuri tüüp | Ühekordne mähis (kahekordne mähis - valikuline) |
| 6 | Vahekaugus tugevduspuuri ümber | 70-300mm |
| 7 | Tugevduspuuri pikkus | Vähem kui 13,5 m või sellega võrdne |
| 8 | Peamise tugevduse etteande positsioneerimise aeg | 35 sekundit |
| 9 | Suurus | 30m*8.5m*3m |
| 10 | Koguvõimsus | 130 kW |
| 11 | Kogukaal | |
| Tootmise kuupäev | ||
| Tootmisnumber | ||
| Tootmine: Chengdu Gute Machinery Works Co., Ltd | ||
| Aadress:Tööstusliku arengu tsoon, Pengzhou linn, Sichuani provints, Hiina PR | ||
Mõõdud ja paigaldusplaan:
Seadmete kogupindala: 30 meetrit pikk x 8,5 meetrit lai; töötlemisala on 17 meetrit pikk ja puuriala on 13 meetrit pikk. Joonisel piirkondades 1 ja 2 olevad seadmed suudavad lõpetada teraspuuri skeleti täisautomaatse keevitamise; teraspuuri skeleti töötlemisala hõivatud ala: 17 meetrit pikk x 5,2 meetrit lai. 3 joonisel on teraspuuri mähisvarraste mähis- ja automaatkeevitusseade; mähisvarda töötlemisala hõivatud ala: pikkus 17 meetrit x laius 3,3 meetrit. 4 joonisel on operatsioonilaud. Seadmed kasutavad modulaarset disaini ja üldist funktsiooni saab vastavalt kasutaja vajadustele lahti võtta ja kombineerida.
